ROTOR クランクとボトムブラケット取付け時の必要スペーサー

ROTOR クランクとボトムブラケット取付け時の必要スペーサーについて

ROTOR UBBシステムは現在流通しているボトムブラケット規格に対応した商品がラインナップ。
そのため、ROTORのクランクはROTOR製ボトムブラケットを使用することを推奨しおります。
下記スペーサーチャートはROTORボトムブラケットを使用した場合のスペーサー幅と枚数です。
※フレームによって個体差がある場合があり、スペーサーでの微調整が必要になることがありますのでご注意ください。

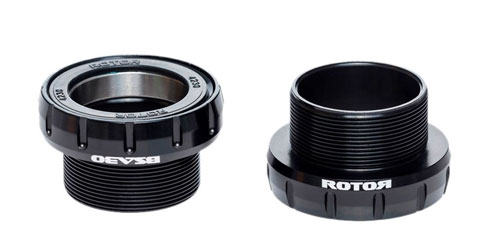

スレッドタイプ(ねじ切り)

取付BB  内側径
BSA68 (JIS・スレッド) スレッド1.37″×24T 68mm
ITA (イタリアン) スレッド36mm×24T 70mm
取り付けクランク スペーサー : ノンドライブサイド スペーサー : ドライブサイド
ALDHU 3D+(スタンダードアクスル(ChainLine 43.5) 0.5mm 1枚 0.5mm 1枚
ALDHU 3D+(オフセットアクスル(ChainLine 46) 2.5mm 1枚 + 0.5mm  2枚 2.5mm 1枚 + 0.5mm  2枚
ALDHU 24 0.5mm  2枚 +
O-rings (アクスル付属)1個
0.5mm  2枚 +
O-rings (アクスル付属)1個
2IN POWER/IN Power /3D+/3D30/FLOW 0.5mm 1枚 なし
3D24 O-rings 18×2 1個 O-rings 18×2 1個

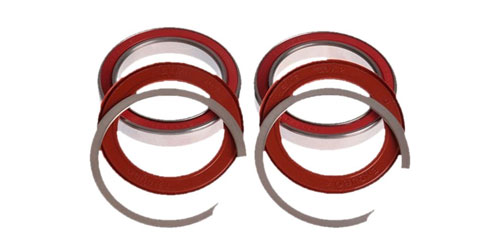

BB30

取付BB  内側径
BB30 φ42mm 68mm
取り付けクランク スペーサー : ノンドライブサイド スペーサー : ドライブサイド
ALDHU 3D+(スタンダードアクスル(ChainLine 43.5) 11.5mm 1枚 + 0.5mm 1枚 11.5mm 1枚 + 0.5mm 1枚
ALDHU 3D+(オフセットアクスル(ChainLine 46) 11.5mm 1枚 + 2.5mm 1枚 +
0.5mm  2枚
11.5mm 1枚 + 2.5mm 1枚 +
0.5mm  2枚
ALDHU 24 0.5mm  2枚 +
O-rings (アクスル付属)1個
0.5mm  2枚 +
O-rings (アクスル付属)1個
2IN POWER/IN Power /3D+/3D30/FLOW 11.5mm 1枚 + 0.5mm 1枚 11.5mm 1枚
3D24 O-rings 18×2 1個 O-rings 18×2 1個



BB30A

取付BB  内側径
BB30A φ42mm 73mm
取り付けクランク スペーサー : ノンドライブサイド スペーサー : ドライブサイド
ALDHU 3D+(スタンダードアクスル(ChainLine 43.5) 5.5mm 1枚 + 0.5mm 1枚 11.5mm 1枚 + 0.5mm 1枚
ALDHU 3D+(オフセットアクスル(ChainLine 46) 5.5mm 1枚 + 2.5mm 1枚 +
0.5mm  2枚
11.5mm 1枚 + 2.5mm 1枚 +
0.5mm  2枚
ALDHU 24 非対応 非対応
2IN POWER/IN Power /3D+/3D30/FLOW 5.5mm 1枚 + 0.5mm 1枚 11.5mm 1枚
3D24 非対応 非対応

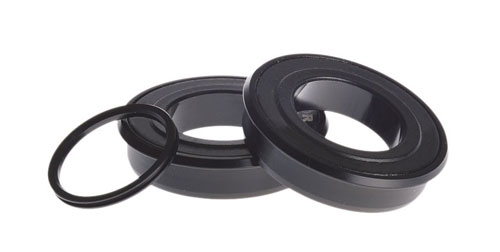

PRESS FIT 41 (BB86)

取付BB  内側径
BB86 (Press Fit 41) φ41mm 86.5mm
取り付けクランク スペーサー : ノンドライブサイド スペーサー : ドライブサイド
ALDHU 3D+(スタンダードアクスル(ChainLine 43.5) 0.5mm 1枚 0.5mm 1枚
ALDHU 3D+(オフセットアクスル(ChainLine 46) 2.5mm 1枚 + 0.5mm  2枚 2.5mm 1枚 + 0.5mm  2枚
ALDHU 24 0.5mm  1枚 +
O-rings (アクスル付属)1個
0.5mm  1枚 +
O-rings (アクスル付属)1個
2IN POWER/IN Power /3D+/3D30/FLOW 0.5mm 1枚 0.5mm 1枚
3D24 O-rings 18×2 1個 O-rings 18×2 1個

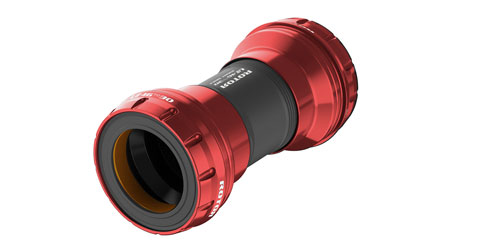

PRESS FIT 30

取付BB 内側径
PF30 (Press Fit 30)
φ46mm 68mm
BB Right
φ46mm 79mm
BB386 EVO
φ46mm 86.5mm
PF30A(Press Fit 30A)
※ROTOR BB 非対応
φ46mm 73mm



PF30 (UBB PF4630を使用の場合)

取り付けクランク スペーサー : ノンドライブサイド スペーサー : ドライブサイド
ALDHU 3D+(スタンダードアクスル(ChainLine 43.5) 0.5mm 1枚 0.5mm 1枚
ALDHU 3D+(オフセットアクスル(ChainLine 46) 2.5mm 1枚 + 0.5mm  2枚 2.5mm 1枚 + 0.5mm  2枚
2IN POWER/IN Power /3D+/3D30/FLOW 0.5mm 1枚 0.5mm 1枚

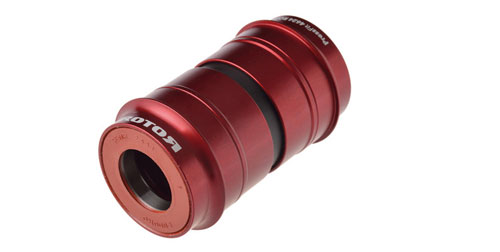

PF30 (UBB PF4624を使用の場合)

取り付けクランク スペーサー : ノンドライブサイド スペーサー : ドライブサイド
ALDHU 24 0.5mm 1枚
O-rings (AXLE付属)1個
O-rings (AXLE付属)1個
3D24 O-rings 18×2 1個 O-rings 18×2 1個

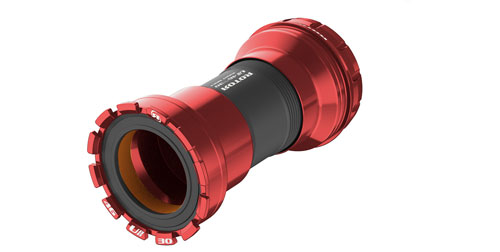

BB Right (UBB PF4630BB Rightを使用の場合)

取り付けクランク スペーサー : ノンドライブサイド スペーサー : ドライブサイド
ALDHU 3D+(スタンダードアクスル(ChainLine 43.5) 0.5mm 1枚 0.5mm 1枚
ALDHU 3D+(オフセットアクスル(ChainLine 46) 2.5mm 1枚 + 0.5mm  2枚 2.5mm 1枚 + 0.5mm  2枚
2IN POWER/IN Power /3D+/3D30/FLOW 0.5mm 1枚 0.5mm 1枚

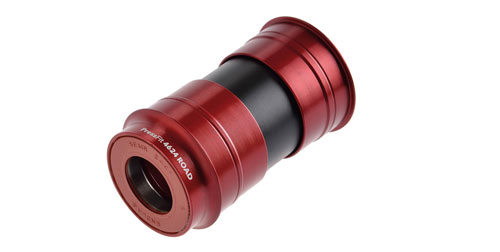

BB Right (UBB PF4624BB Rightを使用の場合

取り付けクランク スペーサー : ノンドライブサイド スペーサー : ドライブサイド
ALDHU 24 0.5mm 1枚
O-rings (AXLE付属)1個
O-rings (AXLE付属)1個
3D24 O-rings 18×2 1個 O-rings 18×2 1個

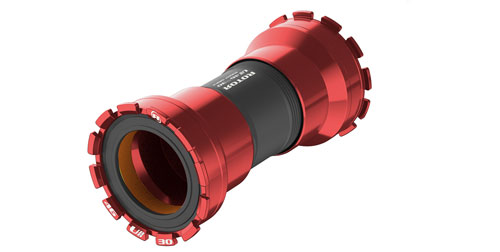

BB 386EVO (UBB PF4630 386EVOを使用の場合)

取り付けクランク スペーサー : ノンドライブサイド スペーサー : ドライブサイド
ALDHU 3D+(スタンダードアクスル(ChainLine 43.5) 0.5mm 1枚 0.5mm 1枚
ALDHU 3D+(オフセットアクスル(ChainLine 46) 2.5mm 1枚 + 0.5mm  2枚 2.5mm 1枚 + 0.5mm  2枚
2IN POWER/IN Power /3D+/3D30/FLOW なし 0.5mm 1枚

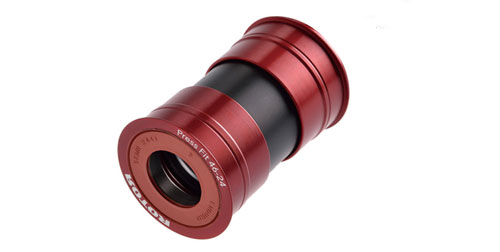

BB 386EVO (UBB PF4624 386EVOを使用の場合

取り付けクランク スペーサー : ノンドライブサイド スペーサー : ドライブサイド
ALDHU 24 2.1mm 1枚
O-rings (AXLE付属)1個
2.1mm 1枚
O-rings (AXLE付属)1個
3D24 O-rings 18×2 1個 O-rings 18×2 1個

※UBBではPF30A規格に対応しておりません

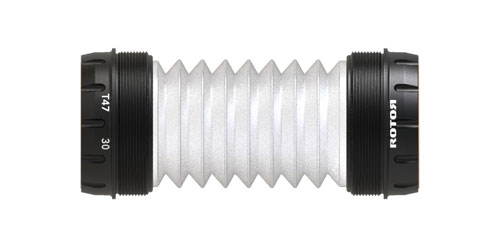

T47

取付BB 内側径
T47 68(T47 EXTERNAL) スレッド M47×1 68mm
T47 86.5(T47 INTERNAL) スレッド M47×1 86.5mm

※スペーサーチャート後日追加
